Popis

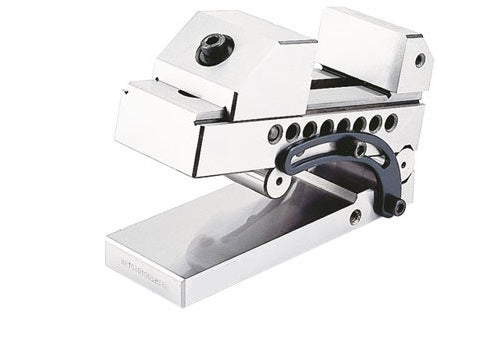

Opačné upnutí sinusového svěráku na základně.
- možnost rychlého ručního nastavení - pracovní naklonění v úhlu 0 - 46° - povrch pracovních ploch Ra ? 0,8 - povrch skosených ploch Ra ? 0,16 - tvrdost všech pracovních ploch HRC ? 58
- možnost rychlého ručního nastavení - pracovní naklonění v úhlu 0 - 46° - povrch pracovních ploch Ra ? 0,8 - povrch skosených ploch Ra ? 0,16 - tvrdost všech pracovních ploch HRC ? 58
| Rovnoběžnost povrchu vedení čelisti k základně v měřené délce 100 mm | 0,008 mm |
| Svislost mezi pevnou čelistí a základnou v celkové délce | 0,004 mm |
| Tolerance úhlu v pozici 30° | 25´ |
| ŠÍŘKA ČELISTÍ | VÝŠKA ČELISTÍ | OTEVŘENÍ |
|---|---|---|
| 100 mm | 45 mm | 125 mm |
