Popis

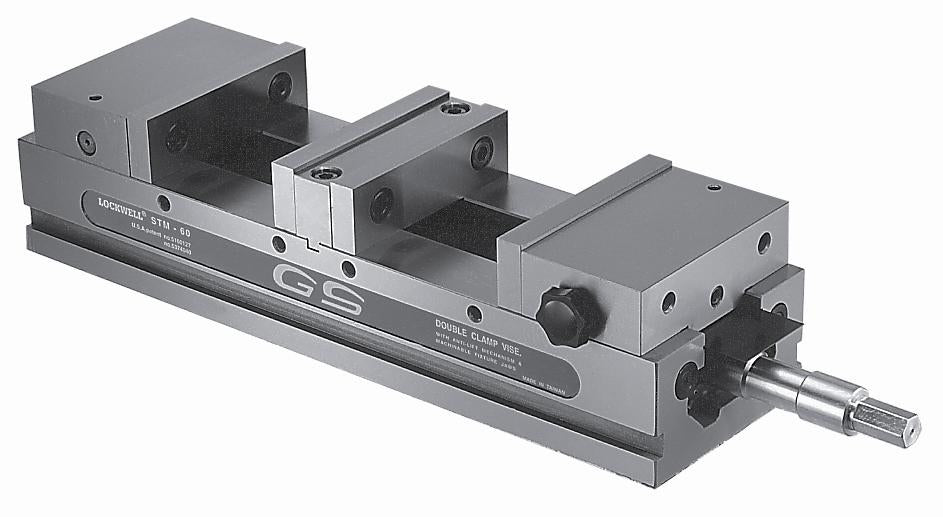

Zdvojený svěrák GS s centrálním ovládáním.
Jedna klika ovládá zároveň dvě pohyblivé čelisti, což umožňuje upnutí dvou stejných nebo rozměrově odlišných obrobků, případně upnutí jednoho obrobku většího rozměru. Pomocí tohoto typu svěráku zvýšíte výkonnost a produktivitu vašeho obráběcího centra. Proti zdvižný čelistní mechanismus zajišťuje souosost obrobků. U tohoto svěráku existuje 6 možností upnutí obrobků. Celé tělo svěráku je přesně obroušeno v toleranci O,O25 mm, proto je možné použít více svěráků v sérii. Svěrák je vyroben z oceli o pevnosti min. 550 MPa. Vodící plochy jsou zakaleny na HRC 45 . Pevná konstrukce chrání základnu před deformací.
Jedna klika ovládá zároveň dvě pohyblivé čelisti, což umožňuje upnutí dvou stejných nebo rozměrově odlišných obrobků, případně upnutí jednoho obrobku většího rozměru. Pomocí tohoto typu svěráku zvýšíte výkonnost a produktivitu vašeho obráběcího centra. Proti zdvižný čelistní mechanismus zajišťuje souosost obrobků. U tohoto svěráku existuje 6 možností upnutí obrobků. Celé tělo svěráku je přesně obroušeno v toleranci O,O25 mm, proto je možné použít více svěráků v sérii. Svěrák je vyroben z oceli o pevnosti min. 550 MPa. Vodící plochy jsou zakaleny na HRC 45 . Pevná konstrukce chrání základnu před deformací.

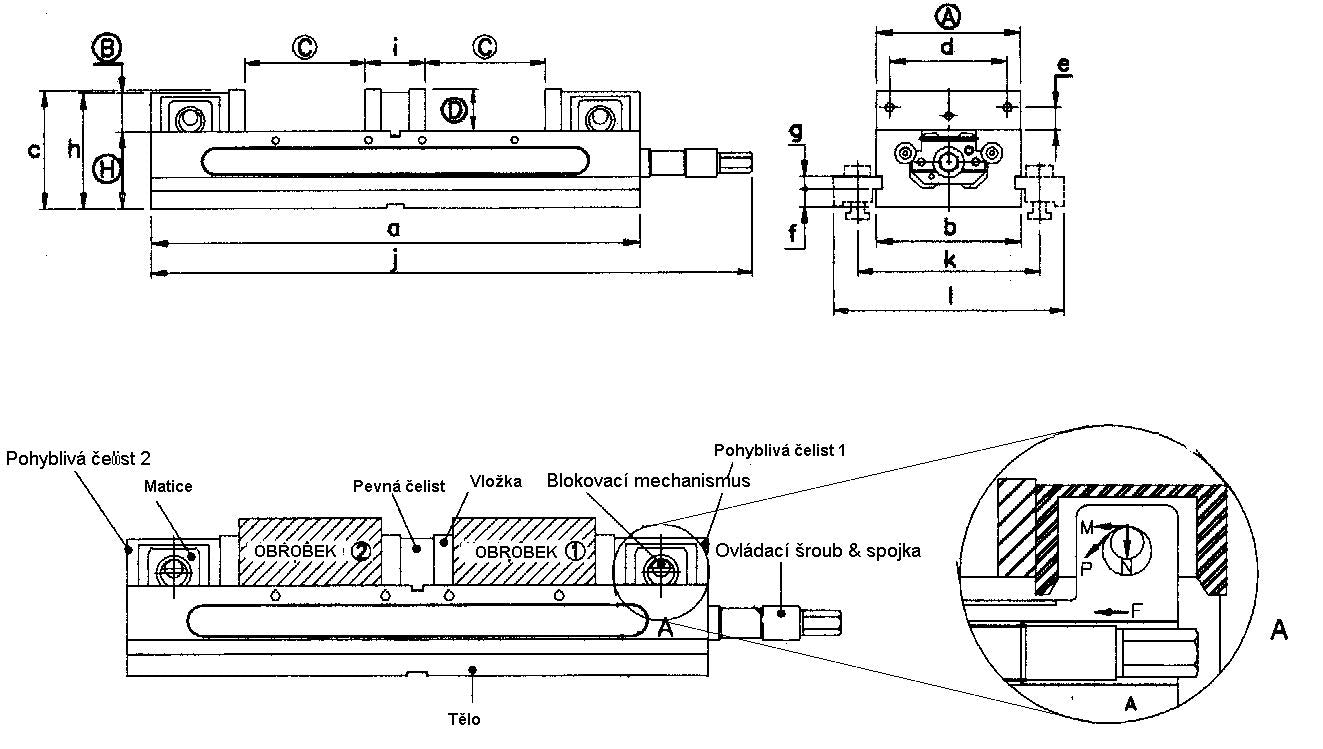

| A | B | C | D | a | b | c | d | e | f | g | h | H | i | j | k | l | Vodící kameny | Váha Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rozměr [mm] | 103 | 33 | 90 | 38 | 405 | 104 | 101,5 | 63,5 | 17,5 | 13 | 31 | 96,5 | 63,5 | 55 | 430 | 143 | 195 | 18 | 20 |
