Popis

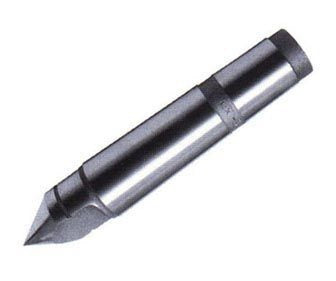

Upínací hrot zploštělý s vložkou ze slinutého karbidu (vrcholový úhel 60°)
*) Hodnoty udávající největší dovolené zatížení hrotu v kp jsou pouze informativní. U renovovaných hrotů se tyto hodnoty snižují na polovinu. Upínací hroty, u nichž je výrobcem dovolena renovace, mají na válcové části výkružek, jehož přední hrana je hranicí, kam až lze hrot pod úhlem 60° renovovat, aby se jeho pevnost příliš nesnížila. Upínací hroty bez výkružku se renovovat nesmějí.
| KUŽELOVÁ STOPKA MORSEOVA | VELKÝ PRŮM. STOPKY | PRŮMĚR VÁLC. ČÁSTI HROTU | DÉLKA VÁLC. ČÁSTI HROTU | CELKOVÁ DÉLKA HROTU | NEJVĚTŠÍ DOVOLENÉ ZATÍŽENÍ kp*) | VÁHA |
|---|---|---|---|---|---|---|
| MT 6 | 63,759 mm | 60 mm | 91 mm | 280 mm | 750 kp | 5,30 kg |
*) Hodnoty udávající největší dovolené zatížení hrotu v kp jsou pouze informativní. U renovovaných hrotů se tyto hodnoty snižují na polovinu. Upínací hroty, u nichž je výrobcem dovolena renovace, mají na válcové části výkružek, jehož přední hrana je hranicí, kam až lze hrot pod úhlem 60° renovovat, aby se jeho pevnost příliš nesnížila. Upínací hroty bez výkružku se renovovat nesmějí.
